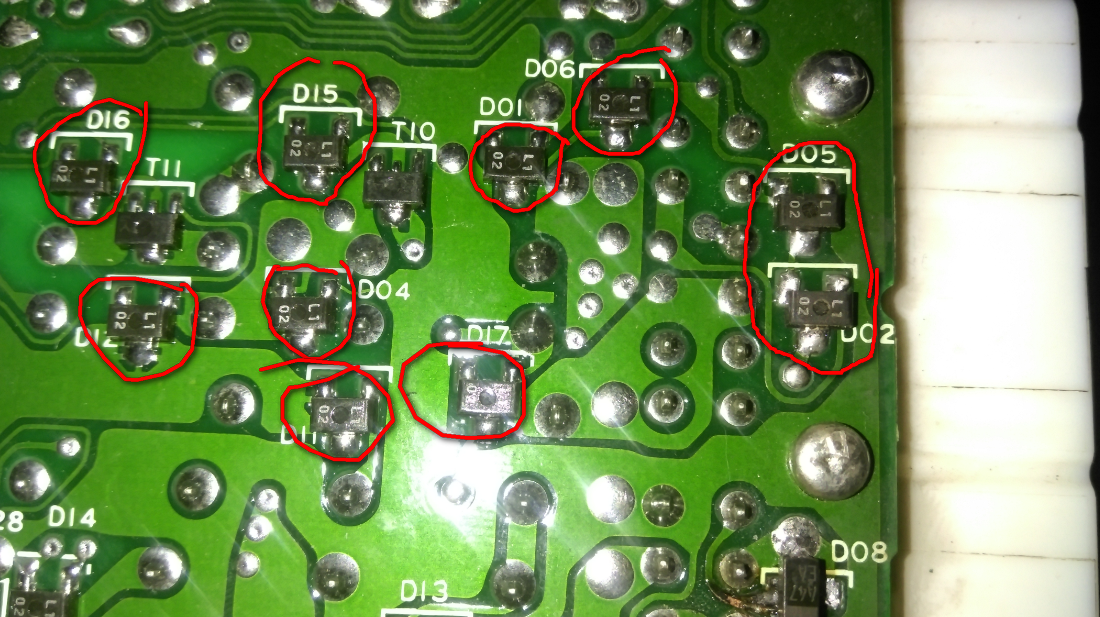

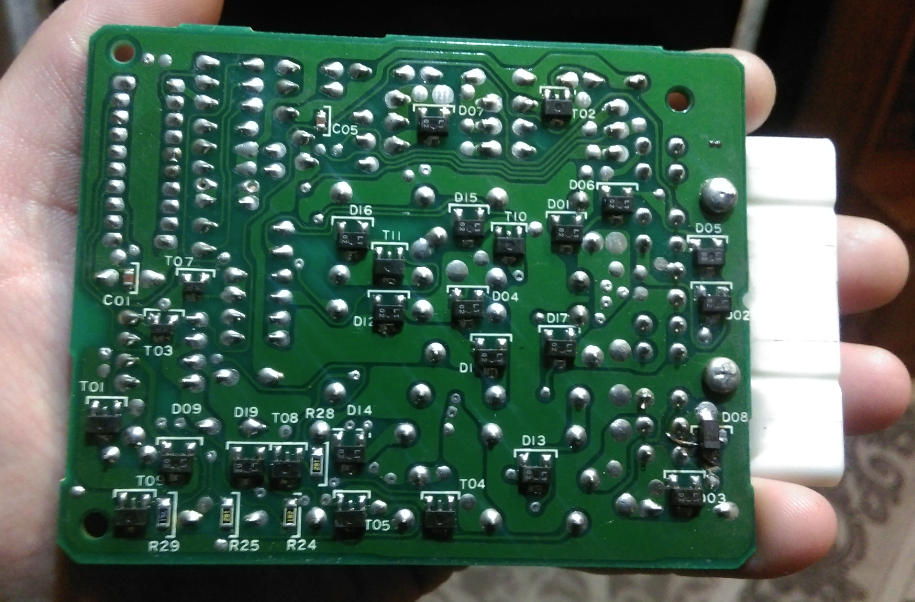

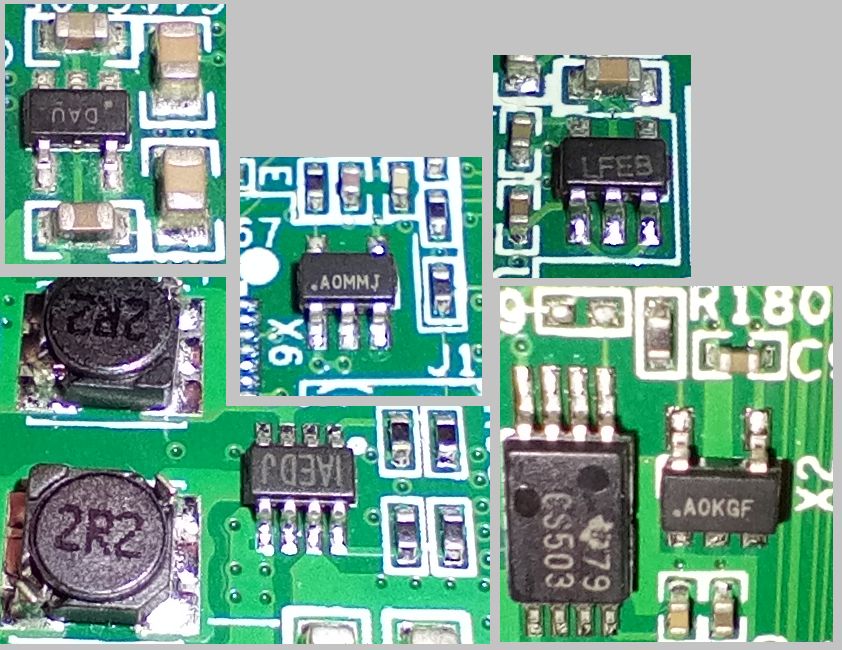

1й пик - что за 2 транзистора и 2 диода рядом?
2й пик - что за микруха?
Анон, ты нереально богоподобен.

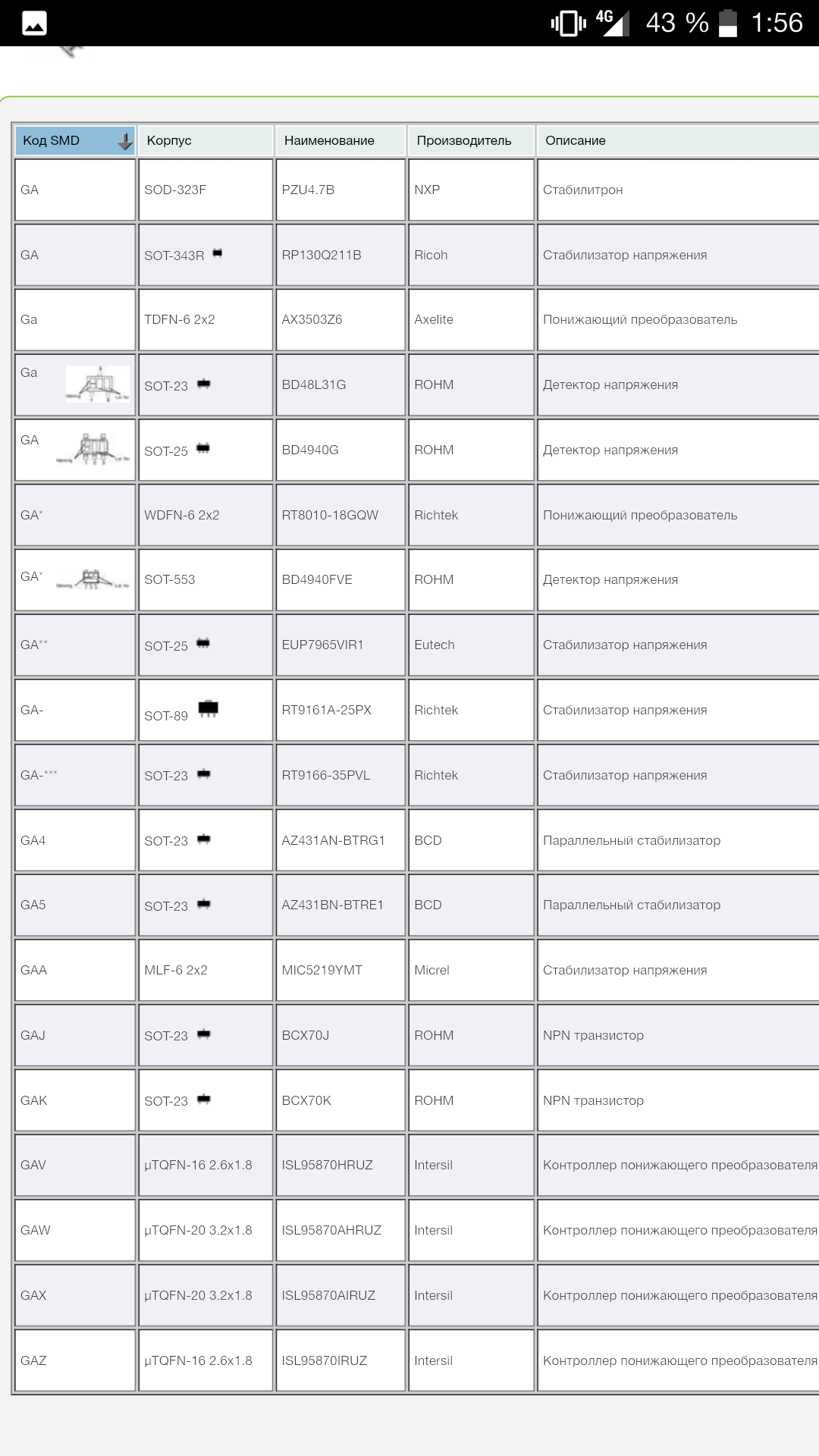

Выяснил, что второй пик - линейный стаб RT9161A, а первый пик - транзисторы 2444.
Но как опознать диоды с маркировкой штрихами?

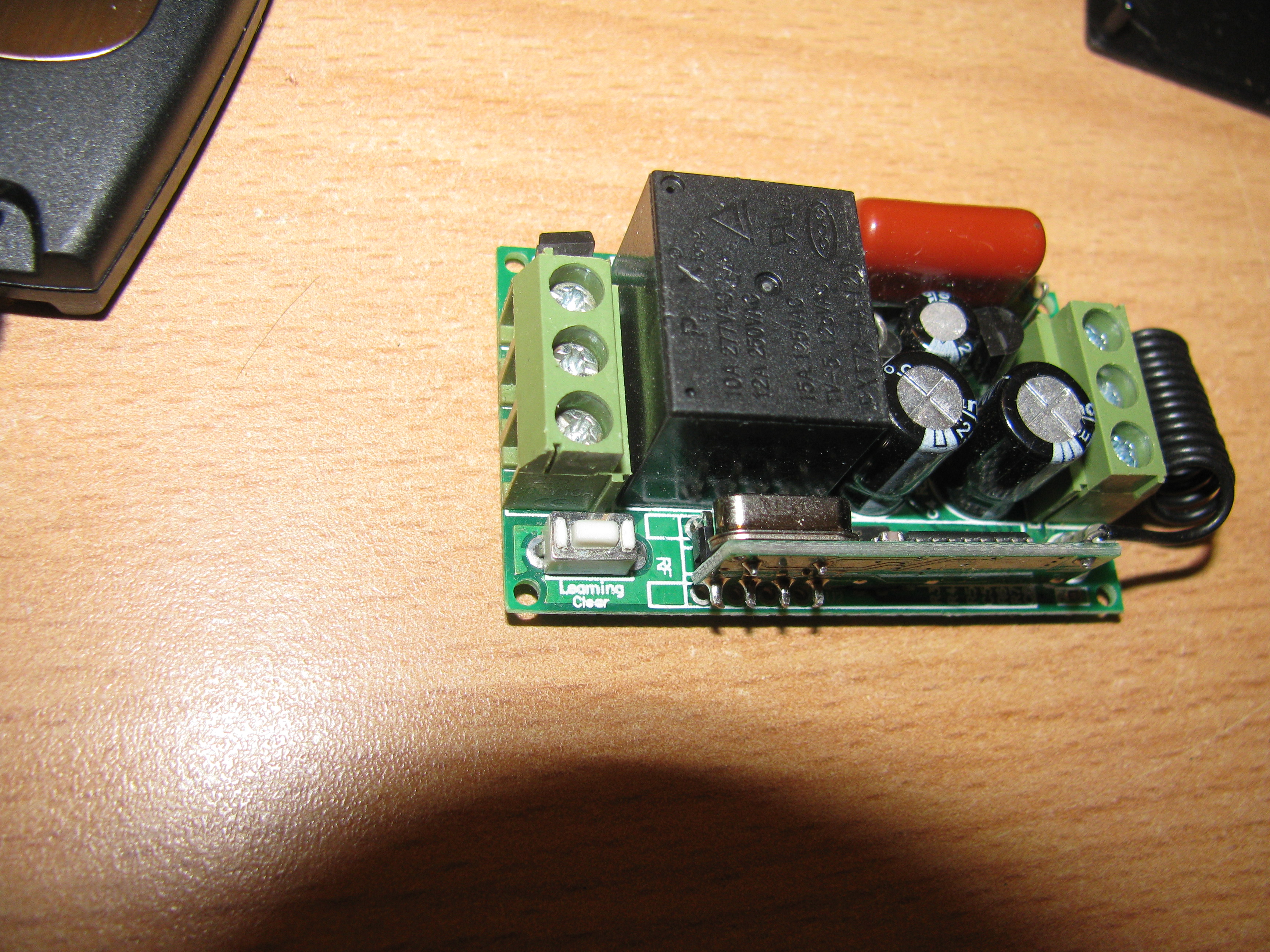

так, это радиореле.
http://www.proline-rus.ru/data/uploads/a/iblock/products/21908/61674.pdf
и как им свет выключать, не въеду?
> как эту хуйню скачать?

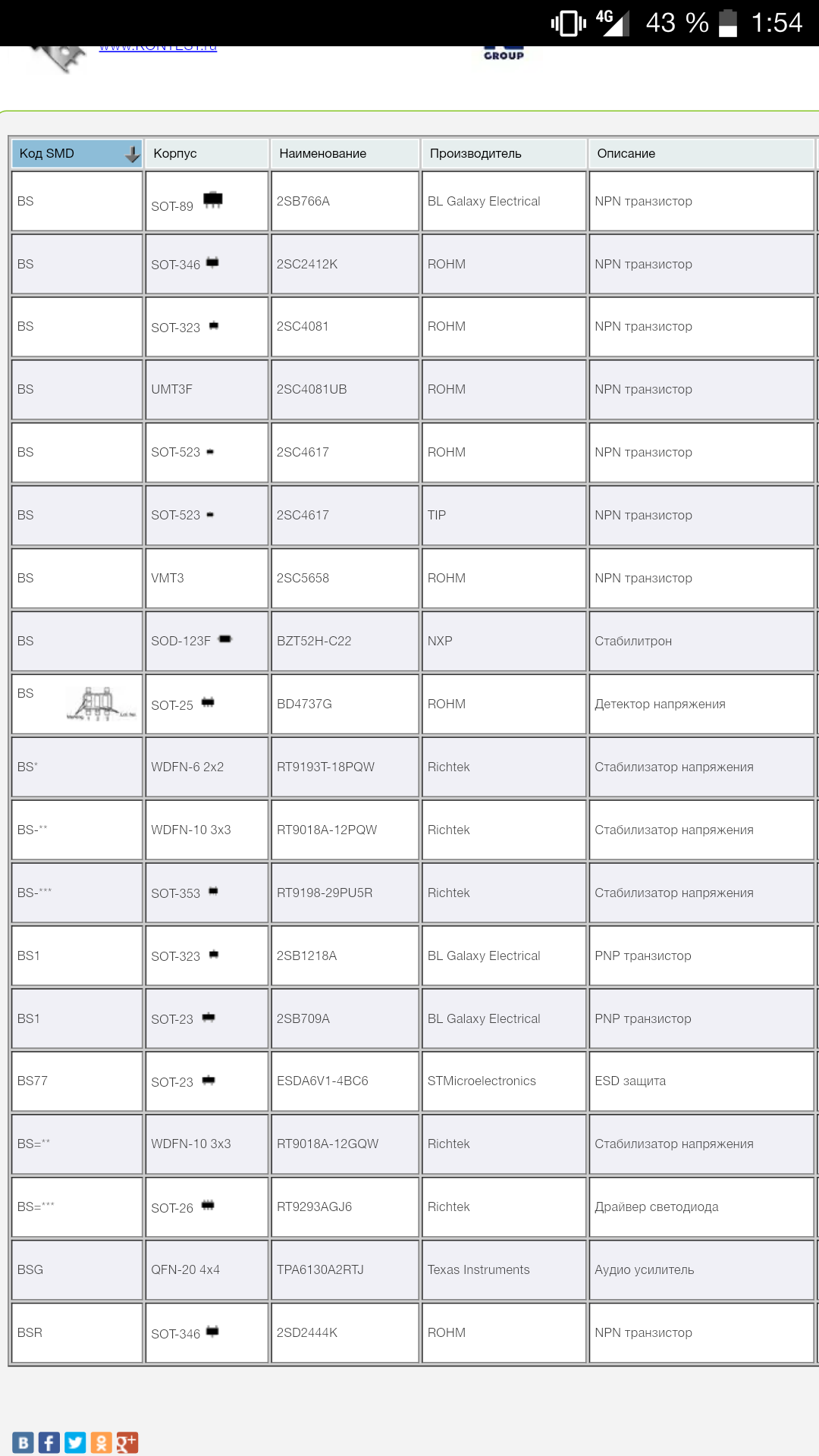

http://caxapa.ru/thumbs/588912/smd-codes.pdf

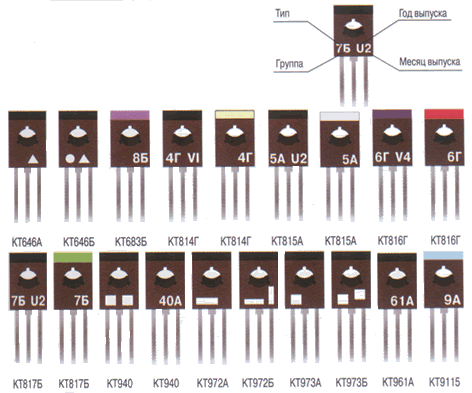

КТ817Г
В 90х решили, что писать полностью мелким текстом - это слишком тупо и стали вот так шифровать. Придурки криворукие.
Когда-то и на КТ315 все его название полностью влезало спокойно.
Знает кто что это?
На танталовый конденсатор похоже. У меня такой есть но он зеленый и глянцевый. Нои ножки примерно такой же формы а главное длины.
Спасиб, жалко дома на мультиметре нету функции определения ёмкости.
Ну я хуй знает почему у тебя он вообще прозванивается. Может и не кондер. Просто похож.
Мб вольтаж очень маленький, и его пробивает. Хотя странно это

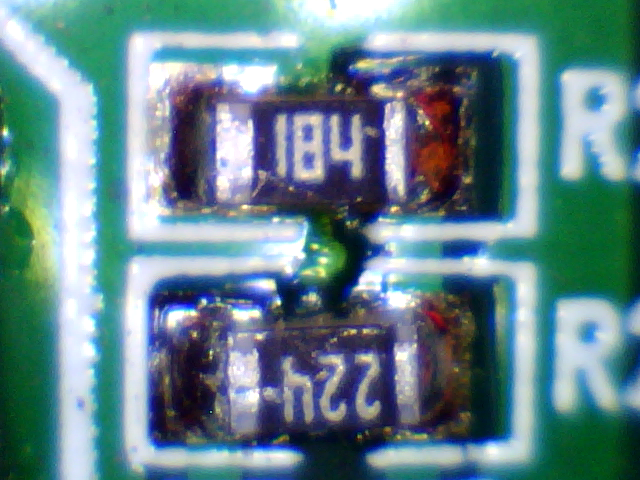

>сопротивление 184 кОм
Если на другом пределе измерения будут другие цифры, то скорее всего это какой-то полупроводник. Звонил его как диод?
>резистор, конденсатор
Был бы указан номинал.
Звонится, в одну сторону как диод. При разных пределах измерения разные показания. Следовательно это диод такой?
Нет, это хлопчатобумажная пропитанная каким-то клеевым составом изоляция по всему проводу, как называется такой провод?
Есть резистора с маркировками:
1. МТ390 К10% 7 буква К в круге 4
2. 7 ромб 4 С2-22 1КОС 0,25
3. 7 буква К в круге 6 ОСМТ 910 К5%
4. буква К в ромбе 67 МЛТ 1,5 М10
5. Срединная точка ВХ 12К1 тире D
6. Срединная точка ВХ 96Е3 Д
7. В буква К в круге А срединная точка срединный квадрат 11К С8В
8. буква К в круге 8 20К И
Нужны номиналы, допуска. Что с ними сделать можно? Где инфу по ним найти?
>Грелка для аквариума.
блять, а зачем такой сложный?
кипятильнико нельз\ маломощный исплоьзовать?
Фазой ебашит рыбок,Вода кипятится,Рыбы дохнут в муках,улитки танцуют в такт фазе...О да, сними на видео
жиза. В сосничестве двоюродная сестра так рыбок погрела, пока меня не было дома.
Есть резистора с маркировками:
1. МТ390 К10% 7 буква К в круге 4
2. 7 ромб 4 С2-22 1КОС 0,25
3. 7 буква К в круге 6 ОСМТ 910 К5%
4. буква К в ромбе 67 МЛТ 1,5 М10
5. Срединная точка ВХ 12К1 тире D
6. Срединная точка ВХ 96Е3 Д
7. В буква К в круге А срединная точка срединный квадрат 11К С8В
8. буква К в круге 8 20К И
Нужны номиналы, допуска. Что с ними сделать можно? Где инфу по ним найти?
Есть одна сонька, с которой случилась одна проблема или несколько, я уже и хз. Вообщем приставка останавливается на загрузке лого пикрейтед. Предохранители я перемкнул, питание нормальное, на плате ничего не греется. Подробно проблемма изложена тут http://www.emu-land.net/forum/index.php/topic,50276.180.html#quickreply пользователем Boljedor, тобишь мною. Анон, пожалуйста помоги!
1. 390ом 10проц
2. 1ком 0.25проц
3. 910ком 5проц
4.
5. 12.1ком 0.5проц
6. 96.3ом 0.5проц
7. 11ком 0.25проц
типа того но без фото можно и ошибиться
Чо там с другой стороны? Я что то не наблюдаю каких то устройств вывода.
Есть резистора с маркировками:
1. МТ390 К10% 7 буква К в круге 4
2. 7 ромб 4 С2-22 1КОС 0,25
3. 7 буква К в круге 6 ОСМТ 910 К5%
4. буква К в ромбе 67 МЛТ 1,5 М10
5. Срединная точка ВХ 12К1 тире D
6. Срединная точка ВХ 96Е3 Д
7. В буква К в круге А срединная точка срединный квадрат 11К С8В
8. буква К в круге 8 20К И
Нужны номиналы, допуска. Что с ними сделать можно? Где инфу по ним найти?
Видяха Radeon 7750HD. Схем не нашел. Инфы нет.
Померяй соседние. Очень часто чипы одним номиналом в ряд ставят - так быстрее сборка проходит на чипмаунтерах
Какой угодно. Выпаяй те что рядом не сгорели да померь. А вообще судя по тому как они стоят параллельно рядом с электролитом там вообще похуй, чем больше тем лучше, это кондеры по питанию

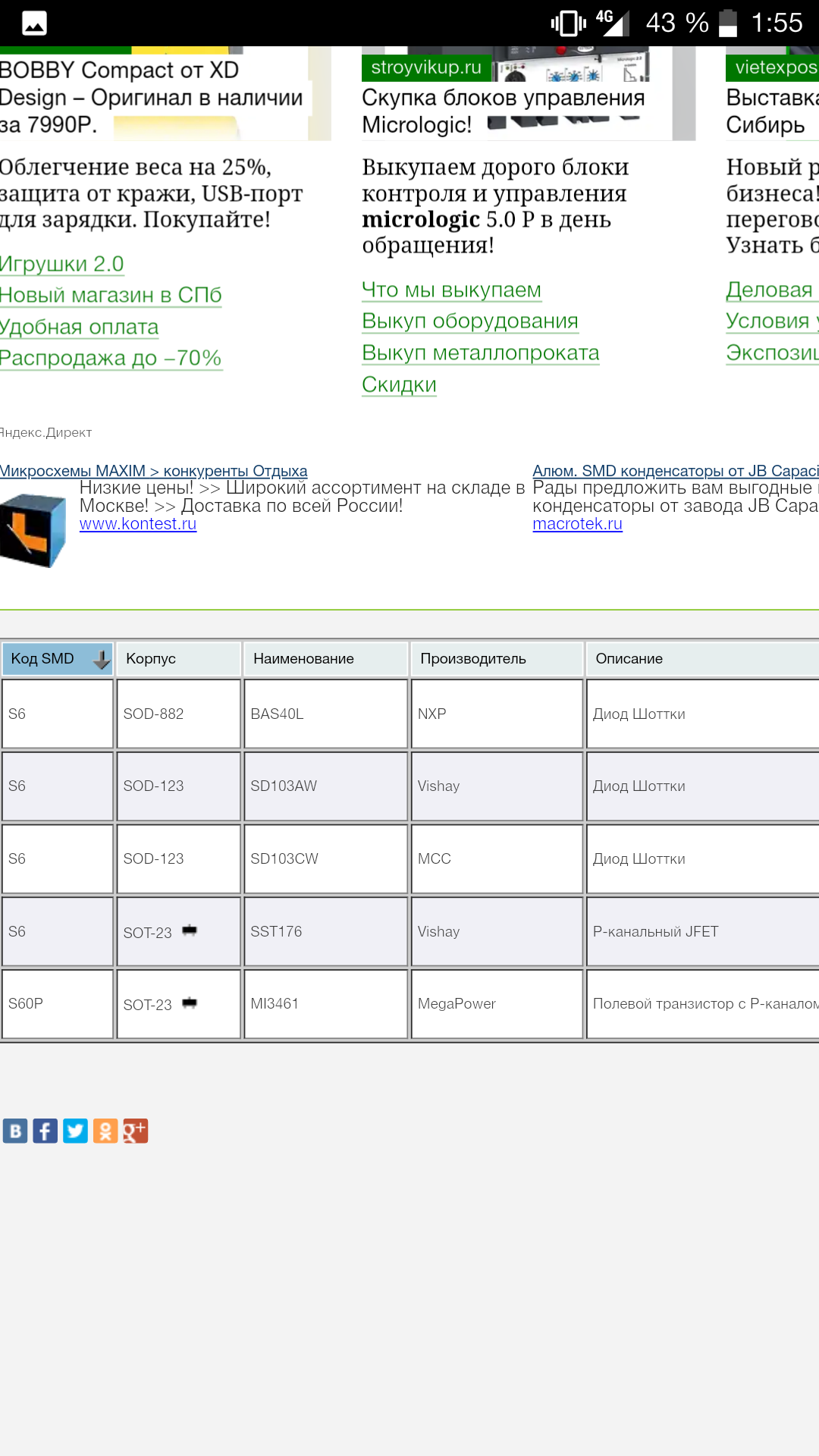

Что за транзистор? Маркировка 3БW2' (на конце штрих).
Гугл ничего подобного не знает.
Transistor tester'ом определяются как N-JFET. Очень нужно узнать модель, т.к. это единственные не паянные n-jfet'ы, которые я смог найти нахаляву, и мне они очень нужны для одной махарайки.
Спасибо! Не могу найти инфы, какую макс. частоту они держат? Нужно усилить очень слабый по току 200-300 мгц сигнал.
1) Что за микросхема на пик1? Если это КМ155ИЕ6, то куда и зачем поехала буква К?
Алсо, в чем отличие КМ155 от К155, кроме увесистого керамического корпуса? алсо2, в чем его профиты?
2) Если 1ЛБ551 это ранние К155ЛА1, то являются ли они такими же быстрыми?
Если с что, попробую сфотографировать под другим углом
Ты его выпаяй и цешкой посмотри, хотя не факт, что не уплыл от перегрева.
Это же БП от компа? Ищи рядышком такой же и его гляди.
Алсо, ты егоБП небось без нагрузки гонял? Магнитолу запитал в гараже или ардуину какую-нибудь?
Спасибо, добрый человек!
>>236236
Да БП компа. Заискрил разъем 220 внутри. Разобрал. Оказалось китайский «безотмывочный» флюс разъел провода. Припаял. За одно от грязи вычистил. Визуально осмотрел — всё ОК, кроме этого резистора. Китайский тестер блоков питания ATX показывает стабильное напряжение по всем линиям. Заморачиваться не стал, оставил как есть. Кстати, рядом такого же нет.
>>236238
Не поверишь. Всегда в компьютере стоял. Правда на производстве. Электросеть не стабильная, плюс загрязненный воздух и насекомые.
Еще раз спасибо за помощь!

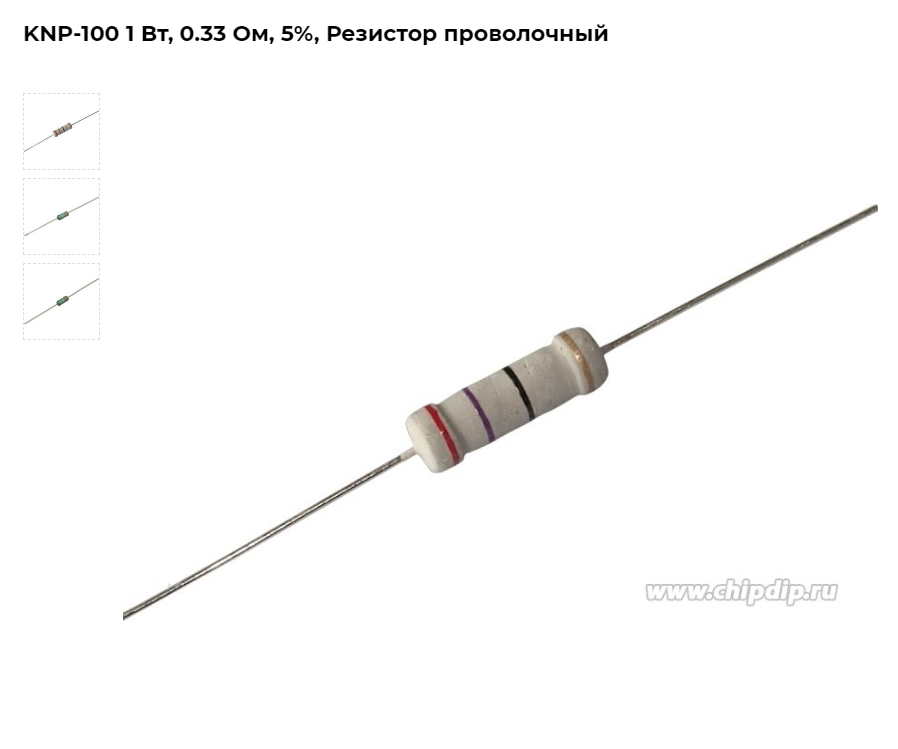

Не вяжется, гуглить я умею, хочу чтобы знающий человек точно сказал.

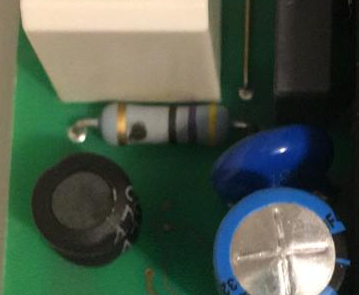

Цвета следующие, если учитывать что золотой должен быть справа:Коричневый, черный, красный, золотой, черный (Я знаю, что черный не может быть последним, но определенно черный)
>>239059
Пардон, подробно пик не посмотрел. А где он стоял? Скорее всего китайцы запороли маркировку партии лишней полосой, или же заправили ахуительную синюю/серую/фиолетовую краску. Если резистором задается режим или на нем измерялось падение, то это 10.2 ом с допуском 0.25% или выше. Учитывая близость к 10й степени двойки, если ты выдернул его из какого-нибудь мультиметра то так и есть.

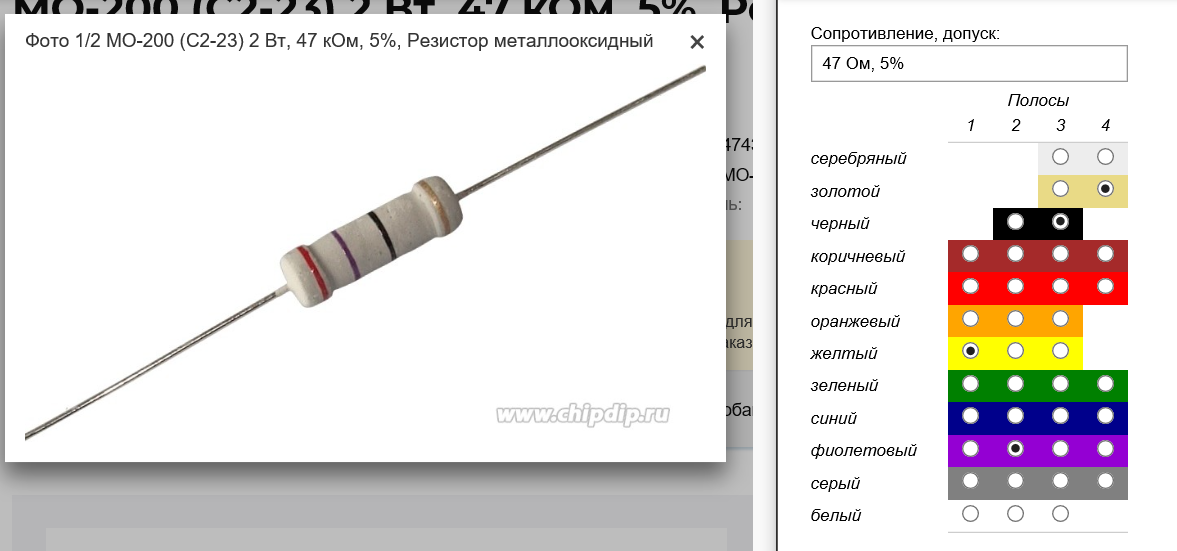

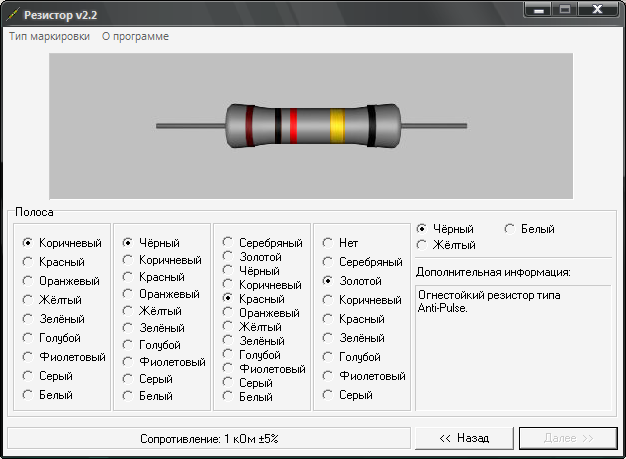

Маркировка на самом деле четырёхполосная. «Лишнее» кольцо указывает на особенность резистора. Пикрелейтед — маркировка Panasonic.
У меня аналогичный случай был в Одессе, и номинал по маркировке измерением подтвердился.
Он из диктофона zoom h2n, с блока батареек, которые напряжение на плату проводят.
А понял, посмотрел твой пик, спасибо, походу дело и есть в резисторе, пизда ему

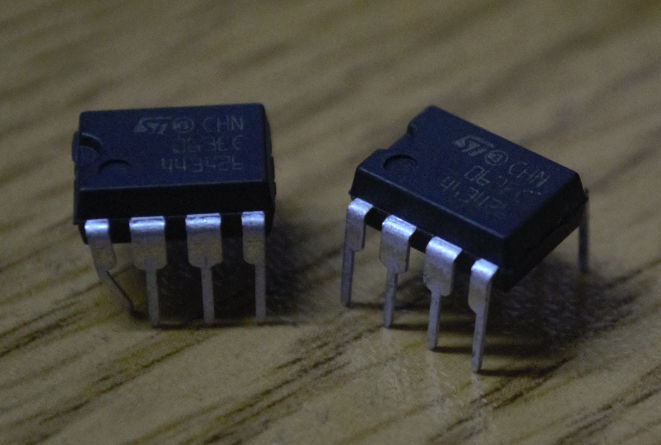

На второй и третьей строке написано 063EC и 443426 соответственно.
>063EC
063EC datasheet, 063EC datasheets and manuals electornic semiconductor part . MC34063EC, MC34063EC, M38063EC-FP, M38063EC-XXXFP and other ..
Я не седая блядь, я цумикифаг-некроеб и таки довольно давно здесь, RO в основном.
Все провода и былые соединения просрали.
1-й пикч: в зелёном контуре это нижние контакты трансформатора, сюда так пнимаю подаётся 220В ?
красным контуром обвёл контакт, выведенный то ли с корпуса, то ли с щёток. для чего он?
2-й пикч: на одном из входов трансформатора провод не просрали. но если всё же туда не 220В подаётся, то куда этот белый провод (пурпурный контур)?
3-й пикч: на регуляторе скоростей остался один контакт без провода. что туда подключать, откуда вести провод?
что должно подключаться на контакт переключателя скоростей в красном контуре?
>Анон, помоги запустить коллекторный двиг из нонэйм дешёвого миксера.
>Все провода и былые соединения просрали.
>1-й пикч: в зелёном контуре это нижние контакты трансформатора, сюда так пнимаю подаётся 220В ?
>красным контуром обвёл контакт, выведенный то ли с корпуса, то ли с щёток. для чего он?
>2-й пикч: на одном из входов трансформатора провод не просрали. но если всё же туда не 220В подаётся, то куда этот белый провод (пурпурный контур)?
>3-й пикч: на регуляторе скоростей остался один контакт без провода. что туда подключать, откуда вести провод?
>что должно подключаться на контакт переключателя скоростей в красном контуре?
>>242373
ойнетуда.
поддержка хоббикинга отказалась давать даташит, мол поставщик нихуя не предоставил.

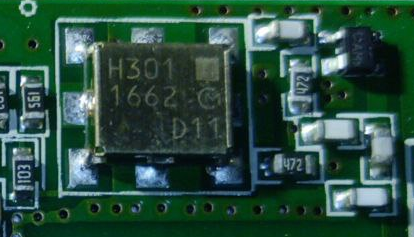

О, спс анон. Есть шанс встретить подобный трехногий резонатор на ноутбучных платах? Дабы найти подходящий и пересадить, пусть даже навесным монтажом (куча плат в коробке, источник ключей для ремонта регулей:D) . Ему в таком месте не вредит то что прямо по нему силовые провода проложены, по которых до 15 ампер может проходить?
Нету. Бери обычный двуногий кварц и паяй с 2 конденсаторами на 15 пик, схема в даташите на контроллер. На силовые провода и 15 ампер ему похуй до определенных пределов, главное, чтоб эти 15 ампер не через него шли и ножки-дорожки были покороче, чтоб ничего не наводилось.
> Скорость борды: 37 п./час
> во всех тредах этот вопрос
Да ты охуел!
Микросхема производится китайским подвальным заводом, который не имеет сайта и на экспорт не работает.
Купи самый дешевый повербанк с 4-5 светодиодами и кнопкой, и там будет именно оно
http://s.aliexpress.com/bmyu6VzM
Хотя вру, вот сайт:
http://www.tkplusemi.com/detail.aspx?cid=30
1) пик1, маркировка CZ=BJ U1X, используется как драйвер питания светодиодов.
2) пик2, маркировка A9=CB NOC, питает хз что.
3) пик2, кирпичики, обозначенные как Bxxx - это предохранители? сопротивление у них 0.
На нем рандомно проседает напряжение от 0 до 3 вольт, и аккум заряжаться отказывается. маркирован как b23sm, но это мне совсем-совсем не помогло.
вопрос огромной POлитической важности. соус, если вдруг понадобится - тут https://2ch.hk/po/res/17786100.html

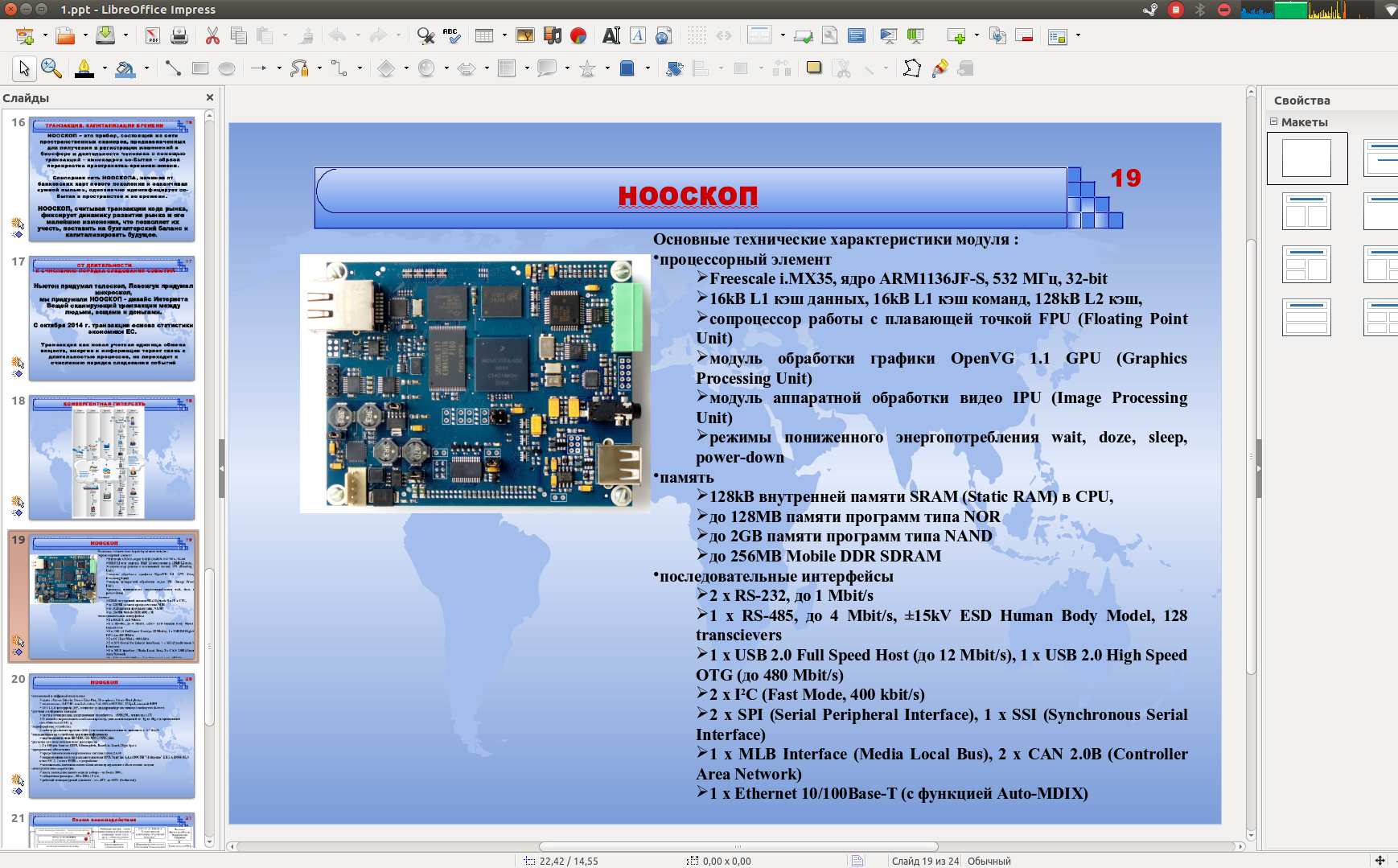

Многофункциональный малогабаритный низкопотребляющий вычислительный модуль, ориентированный на применение в качестве автономного высокопроизводительного вычислительного ядра для сетевых систем сбора и обработки аудио/видео информации, работающих при температурах от -40°C до +85°C
Операционная система - Linux 2.6.25
Маркировка 10В31, снизу 225. Гугл бессилен.
Что это такое?

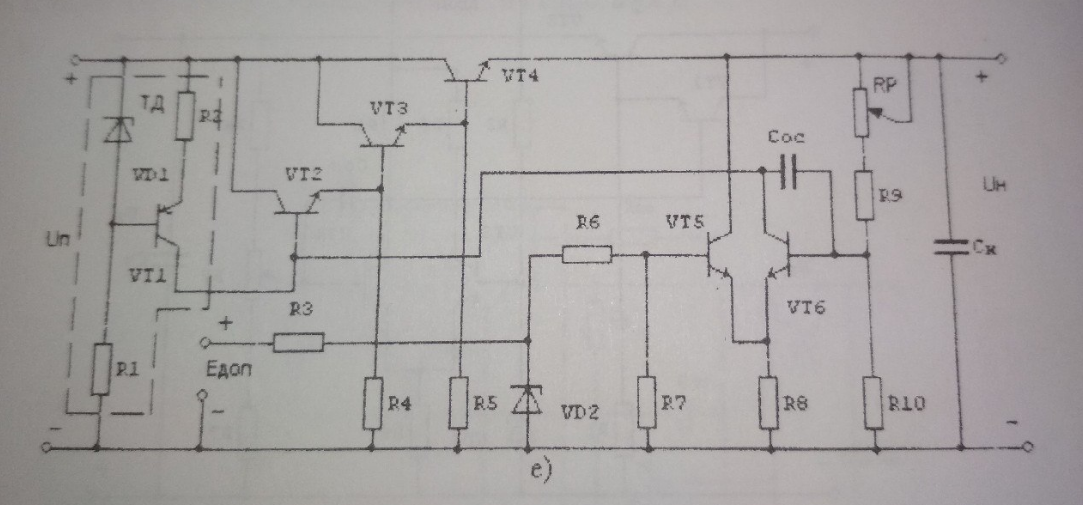

K142EH3,К142ЕН4 - регулируемые стабилизаторы. K142EH3 обеспечвают максимальный ток до 1 А, К142ЕН4 - до 0,3А. K142EH3 - регулируемое выходное напряжение 3...30В, независимо от буквенного индекса, К142ЕН4 - регулируемое выходное напряжение 1,2..,15В, независимо от буквенного индекса. Коды на корпусе для KI42EH3 -"10", "К10", для К142ЕН4 - "11" и "К11".
Типа быстрофикс
По корпусу похоже, но по маркировке - совсем не оно. ЕНки маркируются по типу: буква К<цифра>, а тут совсем иначе. В справочниках с 142ЕН такого обозначения в сокращениях не нашел.
>>248853
Беру свои слова назад, ты прав, анон, спасибо. Я в глаза ебусь.
Маркировка вполне стандартная, похоже, это действительно ЕН3.
Поясните, а в чем суть такого роскошного золотого корпуса? По сравнению с DIP8 вариантом, какие профиты?
Очевиден усилитель мощности на автомобильной микросхеме TDA1558.
Благодарю за ответ.
Какие профиты можно извлечь?
выкинуть к ебеням?
>выкинуть к ебеням?
Ага.
Или купить автобус и впиздячить в него. Будешь важным, блядь, голосом, остановки объявлять. Корпус явно от такого усилителя, только кучу советских потрохов заменили на одну платочку из радиоконструктора.
Да нет, там вроде обычный стереоусилитель на 2 канала.
Может к пеке подключить и КАЛонкам.
Ебучая капча, блять. Та, с хуями, читабельнее была.
Поподробнее пожалуйста
Сзади провод питания, +12-14В, спереди один разъем вход, второй выход. В чем сложность для понимания?
Диодный мост. Только вместо 1 диода в плече включены 2 последовательно. Резисторы для выравнивания обратного напряжения.
Ищи по тегам "8 pin flat connector" на али. Как паять его знаешь? Я в соседнем треде рассказывал уже. Вкратце: феном новый разъем не сажай, поплавится. Я их нижним подогревом сажаю, сверху не грею вообще. ИК сверху тоже не советую. Если подогрева нет, паяльником лучше сажай по одной ножке.
На али ничего похожего не нашлось.
Старый отпаивал феном, отходил по частям, как зародыш при аборте. Как припаивать не знаю, так как никогда до этого не паял феном. "Нижний подогрев" это как?
>На али ничего похожего не нашлось
Как не нашлось? Я бегло посмотрел - вроде есть такие точно, как у тебя.
>"Нижний подогрев" это как?
В моем случае - керамический нагреватель с али. Греет плату снизу, "помогает" основному нагреву фен, ИК. Очень помогает при замене чипов.
>до этого не паял феном
Я ж говорю, и не надо феном. Разъем испортишь.
>Есть такие точно, как у тебя.
Запостил бы ссылку тогда уж. Мне попадались какие угодно, кроме тех, которые надо.
Окей, буду сажать паяльником, если найду что сажать.
Выводов первички два, т.е. явно на двухфазное питание. Что это, блядь, за транс и куда его присунуть?
Сегодня вооружусь штангенциркулем и посчитаю витки как следует, и таки у меня сейчас хуевый мультиметр, который глючит на переменке, поэтому подключу вторичку к мосту и замеряю через него, но все равно, транс странный. По описанию найти такой не смог, маркировки нет.
> 20 НАХУЙ ЕБАНЫХ МИЛЛИВОЛЬТ
То есть ты пытался померить переменное напряжение DC-вольтметром?
Не у меня старый аналоговый вольтметр с тильдой на индикаторе, он под переменку, но жженый пару раз, поэтому хочу замерить простым цифровым мультиметром через мост. Даже если вольтметр и врет, но точно не на порядки. в сети он видит 280В, в адаптере для пиздоглазой техники 145, пиздежь, но не 9000 нулями жи.
Так что это? Транс от какой-нибудь сварочной/нагревательной хуйни? Для чего еще такие низкие напряжения могли юзаться, гальваника, какая-нибудь?
Вангую, что ты нихера не умеешь гуглить.
Также вангую, что ты пойдешь нахуй на elektrotanya.com, найдешь там свою схему и отыщешь микруху усилитель самостоятельно.
Сопротивление между выводами:
1-4=0,6 Ом; 3-6=0,6 Ом; 1-5=6 МОм; 1-6=10,75 МОм
2-6=4,40 МОм; 3-5=5,60 МОм; 3-4=10,50 МОм
Совеццкий диодный мост КЦ 407 А
Думаю сей господин, который помог мне, уже имел дело или держал в руках этот диодный мост.
>>256716
вы заебали ньюфаги ебаные, настоящего Железа не видевшие
у любого тру радиофага есть такие мосты, из старого одни из лучших
http://www.aliexpress.com/item/32712710663/32712710663.html
Анон, реально ли найти отдельно шину такую? свою спалил и в душе не ебу как она называется. Буду благодарен.
Вот доп. инфа
Расчехлил, а там всё написано, вот только остался вопрос где такой же найти?
Считаешь контакты; измеряешь шаг контактов; измеряешь длину; смотришь, контакты у шлейфа с одной стороны или переворачиваются на разных концах; заказываешь на Али или в магазинах, торгующих комплектухой (искать FFC FPC)
Анон, спасибо за годный совет, буду пробовать. У меня как раз только один наебнулся
При комнатной температуре сопротивление около 1 кОм.
Самофикс
Модуль памяти от чего-то. Белый чип - тоже ПЗУ, просто корпус чуток другой.
Резистор, не поверишь, называется "резистор".
Это больше на энкодер или валкодер похоже, а не на потенциометр. Крайние положения есть у него? Что за девайс вообще?
>>259269
Это аналоговый стик на геймпаде. На каждой оси переменный резистор, который желтый, его и нужно опознать. Отчётливо видно маркировку 20 кОм, но производителя и модель найти не могу.
> но производителя и модель найти не могу
Так он и делается именно под цэй жойстик. Покупай целиком.
https://ru.aliexpress.com/item/Original-3D-Analog-Joystick-Stick-Sensor-Module-Potentiometers-Handle-Joy-stick-for-wireless-Controller-For-XBOX/32688400192.html
https://ru.aliexpress.com/item/10-Pcs-for-Sony-Dualshock-4-PS4-DS4-Controller-3pin-3d-Rocker-Joystick-Axis-Analog-Sensor/32707167655.html
https://ru.aliexpress.com/item/10Pcs-3D-Analog-Stick-Sensor-Repair-Parts-Joystick-Handle-Non-Original-Replacement-For-Microsoft-XBOX-360/32656235618.html
https://ru.aliexpress.com/item/New-Replacement-3D-Joystick-Module-Repair-Parts-Analog-Stick-Potentiometers-For-Microsoft-XBOX-360-Wireless-wired/32755509410.html
Так они 10 кОм все, я весь али перерыл, ни одного с 20 кОм как у меня. Или это похуй и работать будет?
>>259283
Целиком такой же не найти.
Если он включен делителем - то абсолютно похуй на сопротивление.
Маркировка 2.79183.11.1987 все что на нем есть .
Ремонту не подлежит, имени не имеет, кроме внутризаводского децимального номера. Ищи такой же маг с моторами на донорство.
видаки? их еще ктото юзает?
предок лет 10 назат купил плату видео захвата и всю домашку перегнал в цифирь залил на двд балванки, а кинцо можно и в интернетах найти правд некоторый эксклюзив с тем еще переводом порой очень сложно откапать
или тебе для махараек?
Да мне бы его характеристики узнать . А остальное херня . Видаку быцл пиздец вот с него и снял . И естественно провтыкал сам видак ( модель и марку) Чтоб узнать что это блять за мотор

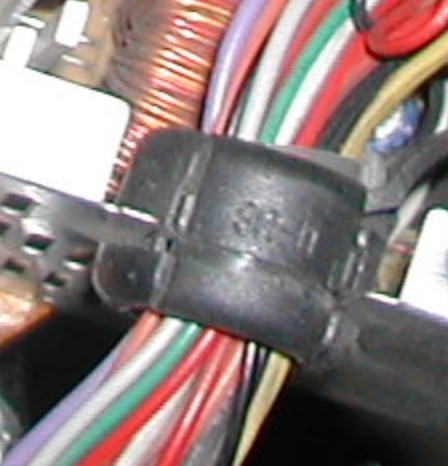

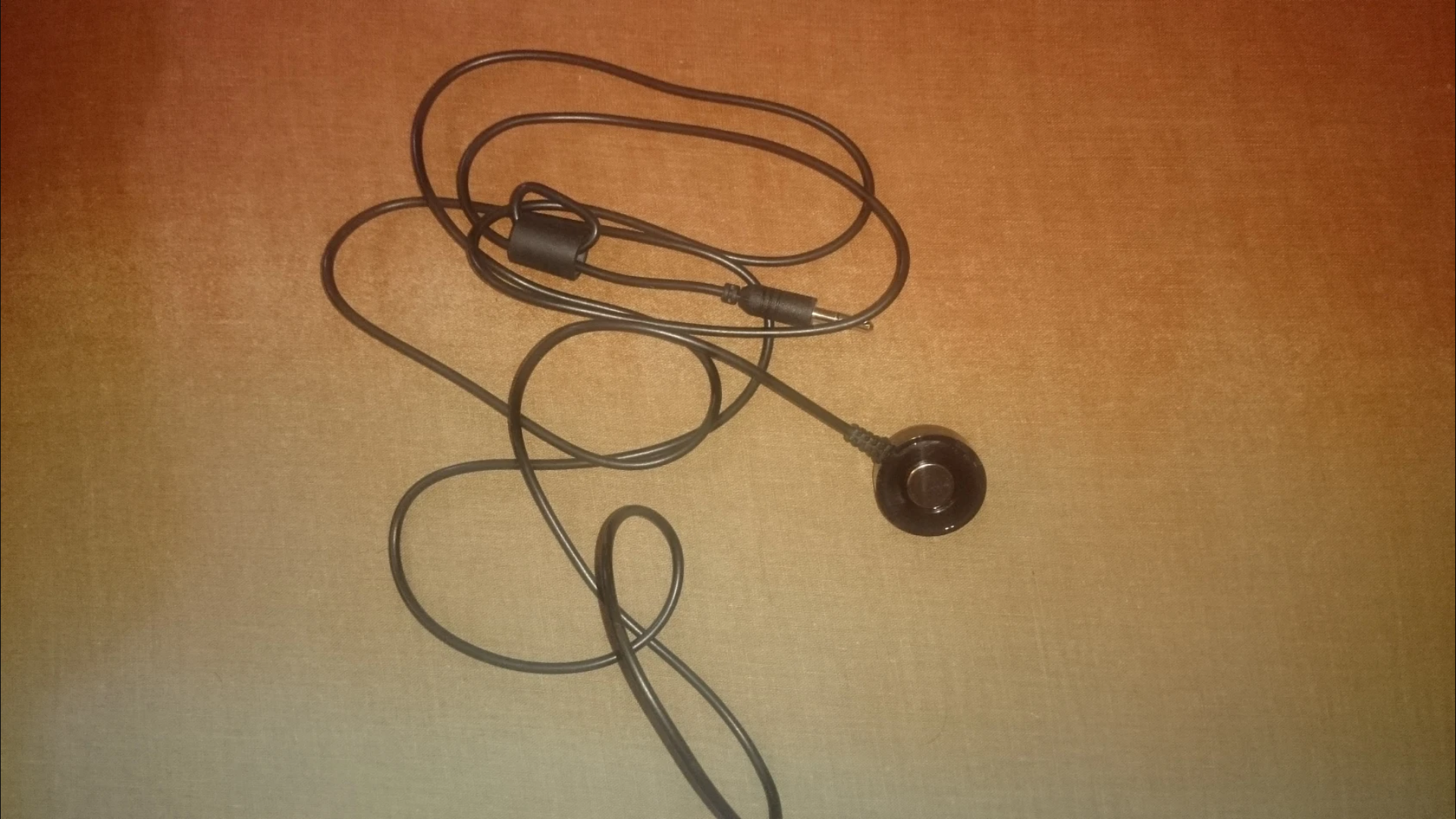

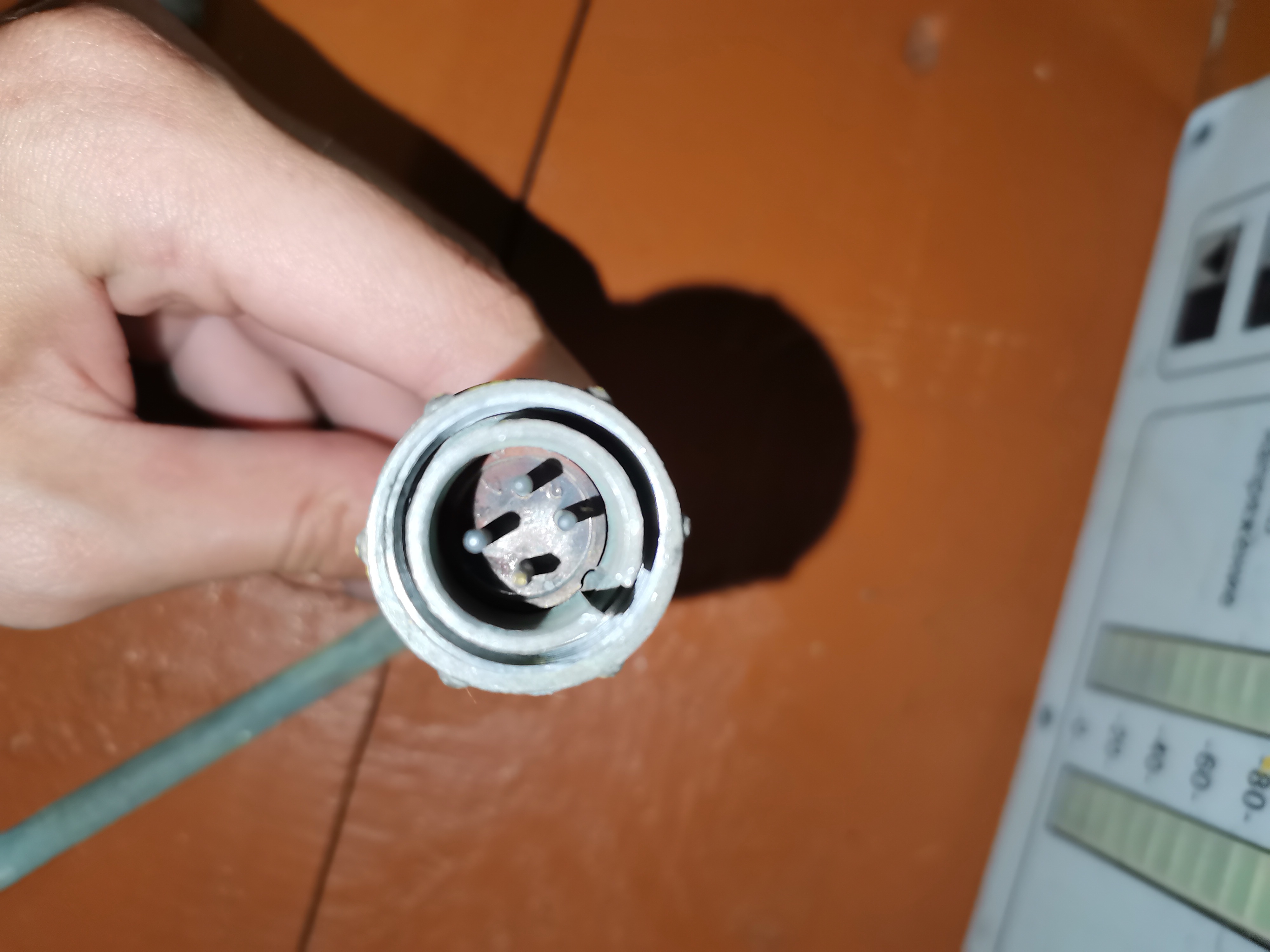

Может знает кто марку?
на микрофонный кабель LCM-26 похож но в нем 2 жилы,возможно есть и 4
Ну вот как всегда, задал вопрос и через 15 минут сам разобрался.
>>261939
кто знает че за хрен такая http://rusdrones.ru/upload/medialibrary/04c/04cdab2b539c5879a794ec38b9873c0f.PNG
Вытащил из сканера эту детальку.
через поле магнитное проходишь, она активируется и сигнал посылает во все стороны. Если сигнал идентифицируется, как свой, то пищит охрана.
Хуясе! Сколько сканеров разобрал - такого не встречал. Края листа распознает?
8205 - это полевик FS8205.
Не знаю, что эта штука распознаёт. Интересно вообще, что это за элемент то такой?
С первой страницы. http://bit[тчк]ly/2kdoZCp
Этот спек я находил, 2004 там нет.
Вообще, что можно из такого шаговика замутить? Какой-нибудь генер ветряной, или там привод на рулон сортирки взлетит?
Сорри за качество фото, туда хрен подлезешь.
>B1L83C220 643
ты бы еще более шакальную фотку прилепил. Померь параметры резисторов и не еби голову.
Гугл говорит что это L83C220 фирмы BI TECHNOLOGIES. Только я не могу найти даташит.
Как я тебя блять с двух сантиметров сфоткаю лучше, умник?
> B1L83C
В этих условиях пойдёт какой-нибудь провод в силиконовой типа золяции, такие бывают на люминесцентных лампах подсветки, в светодиодных лампочках, местами в лампочках для противотуманок в тряпичной изоляции... Дерзай.
>люминесцентных лампах подсветки
>ноутов/телевизоров/старых сканеров...
>CR2325
Наркоманы, блять.
Снято с а/м Toyota Surf, управление стеклоподъёмниками
диоды или сборки из 2 диодов, тестером сам прозвони
на замену можешь вколхозить 4148
Двачую за рентгенку. Выкидывай её нахуй от греха подальше.
По-нубски кривые руки + рентгеновская лампа = вымерший нахуй дом. Это серьёзное дерьмо.
Помогите опознать <хуйня-нейм>
http://kommersant.ru/doc/2215201
И ваще есть портабельные заменители кварцевого резонатора для кварцевых часов?
Такие, ну чтобы ну прям точные и атомные были.
ну ахуеть вы теоретики
>Большой
а чего не быстрый то
как практиканты блять, спрашиваешь по старым схемам что за кнопка-говорят что это контакт...
а так смотри по гостам, я так понял тебе надо перевести старую схему на новый лад? ГОСТ 2.710-81 ЕСКД
Обозначение S- Устройства коммутационные в цепях управления, сигнализации и измерительных. А именно выключатели, переключатели, выключатели, срабатывающие от различных воздействий. А вот со второй буквой надо разбираться, где эта ебанина стоит? В принцепе если тебе для диплома то можно пометить этот переключатель как SА. То есть S-переключатель, А-общего назначения(не специальный). Но если тебе для проекта то стоит разобраться, а так смотри ГОСТ.
http://www.pntd.ru/2.710.htm вот даже сам гост
у таких переключателей нет определённого графического обозначения. Я реверсивный так изобразил.
ну и QS если тебе это вообще надо(а по новым гостам надо) . а то я и забыл уже
https://2ch.hk/ra/src/272230/14899019486850.png
тьфу блядь опять забыл исправить, ИНДУКТИВНАЯ КАТУШКА L441 LX36A, не емкость
Дык вроде рентген наведенного фона после себя не оставляет. Или ты про включение? Но в любом случае - нахуй, да.
Я так понимаю, прошивка и звуковой фаил сидит на микроконтроллере(или флешке???) которую я подписал AS 1635DA1518-03A.
Проблема в том, что я не могу ее опознать\пробить в инторнетах, что мне делать?
ебать вы дебилы. Обвешаются даунизмом своим и ебут друг друга в жопы. А потом нужную вещь хуй достанешь.
нахуй ты военку принес? Ты ебанутый?
Первое - смеситель\сумматор\делитель какой-нибудь. Второе - шильдик. Третье - детектор или датчик.
ты что пересрался ебасос, это детали с Ч3-66 ебасос люди добже поможите кто знает
На ней написано X-RAY на боку, как ты думаешь что это?
Третий пик с уверенностью на 85% скажу что это батарея с птур или аналогичной хуйни.В отрочестве много такого перетаскал,и катушки с кабелем от него тоже,у кабеля ебанистическое сопротивление было кстати и он никуда не годился.
Совсем кривые руки не запустят/выпалят накал, умеренно кривые - пожгут только себя, т.к. не получат нормальных напряжений, а значит и проникающей способности, а с прямыми руками уже хватит мозгов запилить свинцовый ящик и выпилить узким пучком только соседа-долбоеба.
>Господа, подскажите, как правильно называются элементы обведённые в круг?
Подстроечные катушки
>>275862
Мамка твоя колебательный контур.
(это плата электронной сигареты 200w)
слева от него написано q3
спасибо. похоже на правду. а почему не впаивать резистор?
плата кинескопного телевизора
>что за вещь я держу культяпками ? вроде как должна крепиться к катушечке под ней
Очевидно экран катушечки
Это катушка с нелинейным сердечником. Нелинейность обеспечивается смещением внешним постоянным магнитным полем, вот этим магнитом.
Где-то в коррекции растра кинескопа используется такое.
smd в корпусе sot23-5, маркировка - A12U
как я уже понял A1 - это код элемента, 2U - дэйткод
судя по схеме это какой-то dc-dc преобразователь с 5 омным кз на землю между 2 и 3 ногой, расположен возле проца, питается от li-ion
установлена сия хрень в mp3 плеере hifiman
пройдясь по форумам нашел, что это может быть
AP2406, AM2406, APS2408, APS1006
или
ME3406, M3406, GP3406 или YB1680, BM1701
ближе чем в китае, партией в несколько десяток\сотен штук, найти не удалось
кроме одного - M3406-ADJ SOT23-5
подойдет ли?
Ни разу не велокомпьютер, на жки есть символ температуры.
Велокомпьютер с термометром. Почему нет, логичная фича для велокомпьютера.
Нет. Если знаешь, подскажи полное обозначение этого элемента.
Я предполагаю, что это npn транзистор DTC114EUA в корпусе sot323.
драгметаллы золото серебро платина палладий осмий рутений родий иридий........ о дааааааааааа........................
Мелкий резистор на последнем пике отъебнуло, Керамическому этому хуй что будет.
Смотри к чему подключен мелкий резистор, там поди транзистор выходной сгорел или что-то около того.
Ок. Такая маркировка (оранжевый-зеленый-коричневый-золотой) соответствует номиналу 350ом с допуском 5%? Этот маленький резистор идет на большой транзистор сбоку, он может подохнуть? Так же, как оказалось, сгорел предохранитель правого канала.
Номинал резистора в соседнем канале посмотри.
Я бы на твоём месте вытащил из повреждённого канала все активные элементы, за исключением входа и проверил бы их.
Наверняка выходному транзистору пизда настала.
ОП, проверяй выходной транзистор, не повреди слюдиную прокладку!
Если сам боишься - ищи спеца по винтажному хайфаю в своем городе.
Резисторы, а тем более предохранители, горят ПОСЛЕ транзисторов.
Нужно тестировать все, а непросто смотреть, что обуглилось и тупо его менять. Не поможет.
Выдернут из факса бразер 2825r.
На шлейфе написано 10L015 и L303646. Ничего не нагуглилось путного.
Чот похожее. Мне лениво вникать http://www.instructables.com/id/Salvaging-Liquid-Crystal-Displays-LCDs/
Вряд они чего нового изобретали. Смотри как вариант винстаровские SPI-дисплеи http://www.winstar.com.tw/ru/products/cog-lcd-module-display/i2c-lcd-display.html
Это я уже понял.
Поковырял мануал, узнал что это 1601. Погуглил, на али посмотрел, на ебеэ посмотрел, ничего подобного не обнаружил. Короче выкину и буду дальше искать что-то нормальное, ебаные китайцы.
> выкину
Я же тебе давал выше распиновку. НАХУЯ ВЫКИДЫВАТЬ? Бывает необходим дисплейчик для вывода небольшого объема инфы. Такой в самый раз. Плюс еще и последовательный.
Да хоть для 2004. Распиновка одинаковая. А если у тебя 10 пин, то это скорее всего стандартная распиновка
Сфоткал на пылесос.
Я бы хотел узнать у китайцев, но не нашел никакой инфы. Мне самому интересно.
>Искать даташиты на что-то похожее и ловить методом тыка.
Вообще ничего похожего не нашел в интернетах. Методом тыка думаю сожгу быстрее, непонятно ведь куда кидать питание и какое оно там, 3.3 или 5в.
1 gnd
2 vcc
3 contrast
4 register select
5 enable
6-7-8-9-all data pins
10-backlight.
Буду ковырять исходя из этого.
В анус себя ткни коли по делу не можешь ответить конкретно.
Пик рилейтед зеленые круглые керамические конденсаторы, выпаяны хз откуда, но скорее всего из какого-то телевизора.
Емкость измерил ~100пф. Диаметр 6-6.5мм. Хочу знать имя или хотя бы ТКЕ и макс. допустимое напряжение данных изделий. Гугл не помог.
Это кастомные трансформаторы, как и почти все такие детали.
КД-1, скорей всего. Или какой-то их ближайший родственник.
Что это такое? Так и не понял.
За сколько можно заложить и куда?
Коллекционеры за 500-1000 купят
Но такое выгоднее менять на что-то полезное
Я хз что тебе по интересам.
БП/транс/железка для пк/еда/пиво/etc. Лишь бы было тебе нужно.
Не только. Читал как диды, собирающие лампач для звукоёбов такими подбирали резисторы уберточно для обеспечения метрологической эзотерики звука.
>>Логика работы устройства задается при помощи пайки
перемычки на плате
Охуенно
По какому корпусу искать? Что за деталь?
1-"к" уехала - хз куда, забей - гражданка по любэ
2-155-в старой маркировке
С термисторами. Сейчас так уже не делают.
В китайских мультиметрах термисторы такого типа стоят.
Нет разницы, я покупал такие спаренные X-Y резисторы с кнопкой, они стандартизированы. Ну может миллиметры в размерах.
Ок, спасибо братишка. Заказал вот эти, надеюсь, подойдут - https://ru.aliexpress.com/item/2Pcs-For-XBOX-360-3D-Joysticks-Metal-Analog-Sticks-3D-Analog-Joystick-for-PS2-Controller-Repair/32830004134.html?dp=eb6b6010de595fb04ec760520a5206b6&af=90289&cv=47843&afref=https%253A%252F%252Fletyshops.ru%252Fview%252F13366481%253Fspm%253Da2g0v.10010108.0.0.18e1b3c6CAuOI0%2526ext_referrer%253Dhttps%25253A%25252F%25252Fru.aliexpress.com%25252Fitem%25252F2Pcs-For-XBOX-360-3D-Joysticks-Metal-Analog-Sticks-3D-Analog-Joystick-for-PS2-Controller-Repair%25252F32830004134.html%2526utm_source%253Dextension%2526utm_campaign%253Dnotification_get_cashback%2526utm_term%253Dchrome&mall_affr=pr3&aff_platform=aaf&cpt=1507784980609&sk=VnYZvQVf&aff_trace_key=bd3eca8fcd5141ae81996de067c6bf40-1507784980609-03113-VnYZvQVf&terminal_id=86a1c75f78ac47d383ae738ed6f2a5d5
Медицинская неведомая хуйня. Может для электрофореза или стимуляции мышц? Только выводов много.
Аккуратно вскрой, пили фото внутренностей, но пока ничего не ломай.
И огласи город.
Заинтересует - сам заберу, не заинтересует, посоветую где продать и скажу цену.
Если есть антоны, которые в курсе что там применяется посоветуйте попсовый аналог занидораха
Отдали вот разного, пытаюсь вкатиться в запил фузза из того, что есть. Помогите опознать, что можно использовать.
Зачем гуглить? И так понятно. 10,7 МГц — стандартная ПЧ. В таких корпусах обычно бывают резонаторы и фильтры, причем резонаторы могут быть как трехногими так и двуногими, но подобные фильтры обычно трехногие. Числа 10 и 7 намекают на вполне конкретную частоту, а кварцевые резонаторы на такую частоту практически не встречаются.
В этом-то и соль. Я нашел тысячи ебаных схем, анон, но весь мой процесс состоит из "найди схему, найди список компонентов к ней, пойми, что у тебя нет вот этой детали. и еще вот той"
закажи все что нужно (можно и плату заказать) и не еби мозг
Для любой схемы потребуются резисторы, которых у тебя не видно. Отнеси это на помойку.
Сорян, тупо забыл про них. Вот еще нераспаянные остатки плат.
Если ты хочешь на своём времени поднять деталей и этим сэкономить деньги то ситуация подходящая.
Плана три:
1 - распаиваешь всю хуйню на деталюхи, кладёшь их в тумбочку и выбираешь схему педали учитывая имеющуюся комплектуху
2 - кладёшь платы в тумбочку и выбираешь схему, используя некоторые деталюхи с плат
3 - кладёшь платы в тумбочку на всякий случай, выбираешь схему без учёта требований к имеющейся комплектухе, потому что металлоплёночный резистор 0.25 вт 1% точности стоит рубль.
После пары завершенных проектов понимаешь что нужно и не нужно и выкидываешь, а ещё лучше передариваешь, ненужный хлам.
У тебя ифк 120 есть. Можешь СТРОБОСКОП ДЛЯ ДИСКОТЕКИ замутить.
Алсо гт404 применялись буржуями в фузах для звука а-ля Хендрикс.
Найди схему, которую даже последний музыкант-дебил смог повторить. Под нее ищи детали.
Добра тебе, анон.
Мне нравится первый план, но тут НЕ ВСЕ ТАК ПРОСТО для меня. Вот у меня есть детали ЩИ-1, ММК-13 и ПЕС-6. Я смотрю схемы, потом ищу списки деталей под сборку. И там обз есть ДНО-9, которого у меня нет. тут я обычно кричу
Второй тоже хороший, но я пока супернуб, поэтому могу только в созидание формата "нужны такие-то детали и вот так это собрать на макетке, а еще вот схема" – и из-за этого любой расчет по комплектующим проебан
Тебе в любом случае придётся докупать детали.
Выбери проект и купи их все. Охуенной суммы ты всё равно на нескольких резисторах не сэкономишь.
Для этого https://www.electrosmash.com/fuzz-face вроде бы все есть, возможно кроме потенциометров. Для настройки потребуется мультиметр, как минимум.
Но лучше отнеси это на помойку и купи новые детальки, там всех расходов рублей на сто всего лишь.
Гугл дал навернуть разных сортов говна, но нужного так и не нашел. Кто-нибудь в курсе, что за четвертый пин?
Отклеился. Номер сейчас не могу назвать, крутилка ждет дома, пока я поработаю. Но выглядит именно так.
А как отличить фильтр от кварца ? Всегда думал что все такие хуйни - кварцы. Из чего внутри состоит фильтр ?
>Чем знаменит
Золотой ножка.
> Чем знаменит
Ничем. Обычный ВЧ транзистор
>Ничем. Обычный ВЧ транзистор
Нет. В отличие от китаеговна, такой корпус реально способен долговременно рассеивать 0.5 вт и даже чуть более. Я на таких укв-жуки раньше делал, ставил в оконечник. Пробивало на несколько сотен метров.
>такой корпус реально способен долговременно рассеивать 0.5 вт и даже чуть более.
Слава России!
62b20
Скорее всего какой-то DC DC преодбразователь.
Ты вопрос задаешь? Если да - ставь вопросительный знак, дурило.
>62b20
http://www.hardwaresecrets.com/datasheets/ob2262.pdf
Проверь, куда идут дорожки от толстых переходных отверстий. Если одна на землю, вторая на одно из питаний - там два полевика в составе силовой части синхронного step-down. По маркировке не подскажу, не пробилась.
Спасибо, но поздно. Эта плата от HDD Хитачи 320ГБ. Унесло оба этих транзистора, сопротивление в 0.056 Ом и микросхему драйвера(никаких признаков жизни на выходах не подаёт). Контролер не проверял, но вроде ток потребления в норме. Угорел из-за блока питания, вернее, у коего были неправильно распинованы выводы на шнурах.
Драйвер двигателя очень дорог, а сопротивление вообще не нашёл в таком корпусе. Заказал у китайцев плату с разборов, буду перекидывать чип памяти и пытаться оживить привод с информацией.
По фото пятак нижнего идёт на общий, а пятак верхнего на прогоревший 0.056 Ом. Пятачок за этим резистором на питание 5 V коннектора SATA Power.
Сегодня прикормленные бомжи с околодомовой помойки принесли.
Если судить по номерным изделиям, то это какой-то накальный трансформатор, но, намоточных данных на него нигде нет. Может, существует какой-то каталог, где обмотки можно найти?
Или схема от любого 4.710 подойдет? вряд ли
Это кастомное изделие для какого-то прибора. Данные на него можно найти только если ты знаешь, что это за изделие, найдешь на него мануал и там будут приведены намоточные данные. Не тешь себя, выкинь.
Это я и сам нагуглил, но среди списка цветовых маркировок этого корпуса вообще нет 4-х точек.
Вряд ли мощный, скорее маломощный высокочастотный и, вероятно, с 4-значным номером. То есть начинается на цифру 3. Ищи КТ3ххх(для военки 2Т, но тут непохоже, те в керамике делали). Справочники в интернете имеются.
>искусственного идиота
Сам дебил, разбери на его фото размеры, площадки, количество выводов, пиздос.
Для тупых ботов, как например >>312156 , это запрос на опознание детали тред.
смотри по корпусам и обвязке
>17/03/16
>16/03/18
А ты быстр
Что это за ебала? Часто попадается в ХДД.
Если таких насобирать десяток, то можно харвестер энергии замутить?
Размер и пропорции по фото не определить, но предполагаю, что штекер именуемый в народе банан 4мм. Только выполненный с защитной юбкой для высокого напряжения.
Типа такого кабеля https://ru.aliexpress.com/item/4mm-banana-plug/32674829997.html
А вообще, ты сам мог прочитать спецификацию изделия оттуда, откуда фото притащил или поискать по названию.
>выполненный с защитной юбкой для высокого напряжения.
Разъёмы с трубкой вокруг называется shrouded banana
О, так тебе штекер нужен? В радиомагазине спроси штекеры, которые в мультиметр воткнуть можно. В крайнем случае просто щупы купишь, отрежешь и подпаяешь что тебе там нужно.
>хитровыебанный диод
тиристор
http://www.155la3.ru/t150.htm
не бейте меня. написал русскую Т, а не латинскую, и все нагуглилось
Вот и подъехали дегенераты 98 года рождения, не видевшие простейших тв антенн.
Селен нужно заменить на диод(ы), если хочешь восстанавливать и реставрировать. Если же как з/ч. То можешь просто выкинуть. Или отдать таблетки какому-нить химику на реактивы. А пластинки можешь оставить себе как микро радиаторы.
